▋LTD-2XX系列线圈车辆检测器概述

● LTD系列线圈车辆检测器是深圳市哈工大交通电子技术有限公司（以下简称：哈工大交通）自主研发的多车道线圈车辆检测器。“LTD-2XXA/MC(E)”中的“A”代表设备为3U多槽机箱并带电源；“M”代表1U机箱不带电源“XX”表示设备可以检测的车道数量；E代表通讯方式具备以太网和RS485接口。

● LTD系列线圈车辆检测器采用分布式、模块化的设计，其基本检测单元是一块4通道线圈车辆检测卡，可以接入4个环形线圈。每个检测卡具有完整独立的车辆检测功能、数据存储功能、数据统计功能，检测卡被安装在一个高度3U、宽度10"的机箱内。一个机箱最多可以安装6块检测卡，检测12条车道的交通流量、速度、占有率、车辆长度、车头时距等交通流参数。6块检测卡以主从配合模式工作，其中的一块检测卡设置为主卡，其余的检测卡为从卡。主卡承担对整个设备进行管理和协调的工作，对外提供两个RS232标准串行接口SIO-0和SIO-1。SIO-0可以用来对检测器的工作参数进行设置、统计数据的输出；SIO-1接口用于输出实时数据，包括车辆速度、长度等信息。

● LTD-2XXACE在LTD-2XXAC基础上扩展了通讯接口功能，由LTD-2XXAC的两个RS232接口增强为两RS232接口或一个RJ45网络接口和RS485接口连接器中输出。

● LTD-202AM(E)是单板独立式双车道车辆检测器，可以接入四个环形线圈、检测两条车道的交通流量、速度、占有率、车辆长度、车头时距等交通流参数。LTD-202AM(E)提供两个RS232串行接口、RJ45以太网接口RS485接口，一个串行接口用于统计数据输出、检测器工作参数配置、数据联网通信；另一个输出实时数据，用于向其他设备提供实时数据。LTD-202AM(E)采用直流供电，供电电压范围在12V~48V之间，标准工作电压为12V，在12V电压下的最大工作电流为800mA。

● LTD-2XXAC(E)机箱配置了高频AC/DC开关电源，采用交流供电，工作电压范围在110VAC~280VAC之间。内置的AC/DC开关电源具有抗4000V （EN61000-4-5标准）浪涌冲击的能力。

▋应用方案

LTD系列线圈车辆检测器可以在隧道、高速公路、普通道路等多车道检测应用中。根据不同的应用模式，采用不同的配置方案。
特别注意的一点是：必须在电源的交流输入端接入浪涌保护器，室外机柜需要有良好的接地，且接地电阻满足国家/行业相关标准的要求。

● 应用注意事项

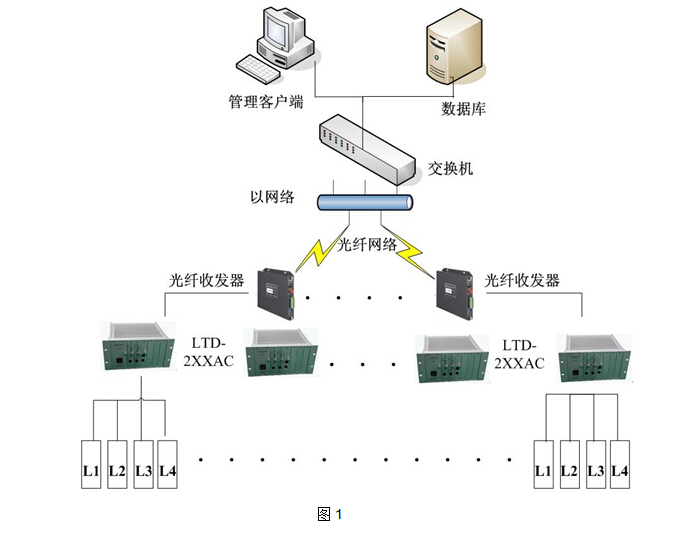

在这种应用中，LTD系列线圈车辆检测器只是单纯地作为交通流参数检测器提供统计数据，只需要通过RS232接口SIO-0与中心管理/控制设备进行数据传输。采用这种方式向控制中心传输数据通常是在外场配置具有RS232端口的数据光端机或者复合式光端机。如图1。如果外场采用光纤以太网传输，且单台设备检测的车道数量不超过10条，则建议采用LTD-2XXACE型车辆检测器。

▋应用方案

● 交通流信息检测与实时数据输出综合应用方案

这种应用要求LTD-2XXAC(E)在通过数据传输系统向中心传输交通流参数之外，还要求检测器能够输出实时数据用来控制LED显示屏或者其他外场设备。图2以向LED显示屏提供数据为例给出了设备应用示意图。如果外场采用光纤以太网传输，且单台设备检测的车道数量不超过10条，则建议采用哈工大交通公司的LTD-2XXACE型车辆检测器。

在这种应用中，LTD-2XXAC(E)的以太网口（或者第一个RS232串行接口SIO-0）用于向监控中心提供交通流参数的统计数据，传输方式采用了以太网交换机或者以太网光纤收发器。LTD-2XXAC(E)的RS485接口（或者第二个RS232串行接口SIO-1）用于向外场的LED显示屏提供实时数据。

为了保证通信线路在野外环境下可靠工作，必须配置防雷保护装置，而且防雷器的接地端子必须通过1平方以上的导线直接连接到室外机柜的基地端子上，形成可靠的接地网络。

另一个需要注意的问题是RS485的传输线缆。为了保证可靠传输，传输电缆必须采用屏蔽双绞线，双绞线的屏蔽层就近接到防雷器的接地端。同时，注意RS485的终端匹配电阻要合适。

▋应用注意事项

● 线圈铺设
线圈铺设的质量对检测器的工作有极大的影响。在铺设过程中必须注意以下几点：
1）线圈的对地绝缘电阻必须满足规范的要求，一般情况下要达到10MΩ。
2）线圈以及馈线的串联总电阻小于10Ω。
3）线圈馈线需要绞接，每米20节。

● 机柜接地
LTD-2XXAC（E）有内置开关电源，具有一定的防护能力。但野外应用时，应在机柜内安装高等级的防雷器，至少达到C级。
各种保护装置只有在机柜具有可靠接地的前提下才能发挥应有的效果。因此，机柜接地是非常重要的关键因素。必须按照国家/行业相关标准的要求，在施工中做好接地工作。否则，任何保护装置和措施将全部失效。

特别声明：本文所描述的系统方案以及相关的功能参数仅供客户在实际应用系统设计中的对设备使用方式的理解和参考。用户不应将其理解为规制性的设计。本公司有权对所述内容进行修改并恕不特别通知和提醒。如客户有具体的需求，可以与本公司联系，以获得详细的解释和支持。
